Dampfschiffe

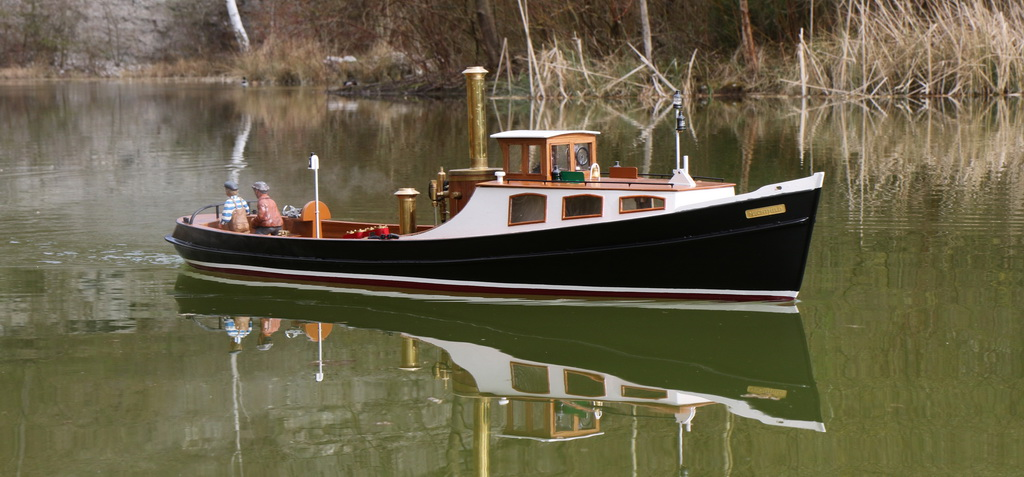

Dampfbarkasse Mechthild:
Die Idee entstand mit dem Rumpf einer Hamburger Hafenbarkasse im Maßstab 1:15. Eigentlich aus Spaß fragten wir uns: Da kann man doch sicher eine Dampfmaschine einbauen? Ja, man kann!
Bei der Firma Regner in Aurach wurden wir fündig. Als Antrieb kommt eine Junior 2-Zylinder-Volldruck-Dampfmaschine mit einem stehenden Kessel und Gasbefeuerung zum Einsatz. Aus Spaß wurde ein Projekt, das nach ca. 2 Jahren Bauzeit mit dem Stapellauf im April 2015 seinen krönenden Abschluss fand.
Bei der Firma Regner in Aurach wurden wir fündig. Als Antrieb kommt eine Junior 2-Zylinder-Volldruck-Dampfmaschine mit einem stehenden Kessel und Gasbefeuerung zum Einsatz. Aus Spaß wurde ein Projekt, das nach ca. 2 Jahren Bauzeit mit dem Stapellauf im April 2015 seinen krönenden Abschluss fand.
Diese Dampf-Hafenbarkasse ist den Hamburger-Hafenbarkassen nachempfunden, wie sie noch heute im Museumshafen von Övelgönne liegen. Ob es jemals wirklich eine solche Barkasse mit Dampfantrieb gegeben hat, weiß man nicht.
Einzig der Rumpf wurde als GFK-Rumpf fertig gekauft - alles Andere wurde extra gebaut. Selbst im Inneren wurde der Rumpf Teakholz-Leisten ausgekleidet und ebenso das Deck ist aus Teak. Die Dampfmaschine mit Kessel/Brenner und Gastank ist als Einheit komplett herausnehmbar. Bei 15 min. Fahrzeit verbrauche das Boot ca. 150ml Wasser. Am Kessel gibt es einen Temperaturfühler und der Arbeitsdruck wird mit einem Sensor (MBar) von der Firma Jeti gemessen. Zum Einsatz kommt eine Fernsteuersystem mit Telemetrie von Jeti.
Wie viele Arbeitsstunden in den 2 Jahren zusammengekommen sind, lässt sich nicht einschätzen.
Maßstab: 1:15
L: 125,2 cm; B: 26,5 cm; Verdrängung: ca. 11 kg
L: 125,2 cm; B: 26,5 cm; Verdrängung: ca. 11 kg
Dampfmaschine: Regner Junior 2-Zylinder-Volldruck Dampfmaschine; stehender Kessel; Gasbrenner; Gasreglung: Telemetrie Druck und Temperatur
Funktion: Vorwärts- / Rückwärtsfahrt / Stop. Ruder Backbord /Steuerbord, Dampfpfeife
Bausatz: Rumpf Modelmast; Rest Selbstbau nach Plan und Bildern
Erbauer: Detlef
Baujahr: 2015
Funktion: Vorwärts- / Rückwärtsfahrt / Stop. Ruder Backbord /Steuerbord, Dampfpfeife
Bausatz: Rumpf Modelmast; Rest Selbstbau nach Plan und Bildern
Erbauer: Detlef
Baujahr: 2015

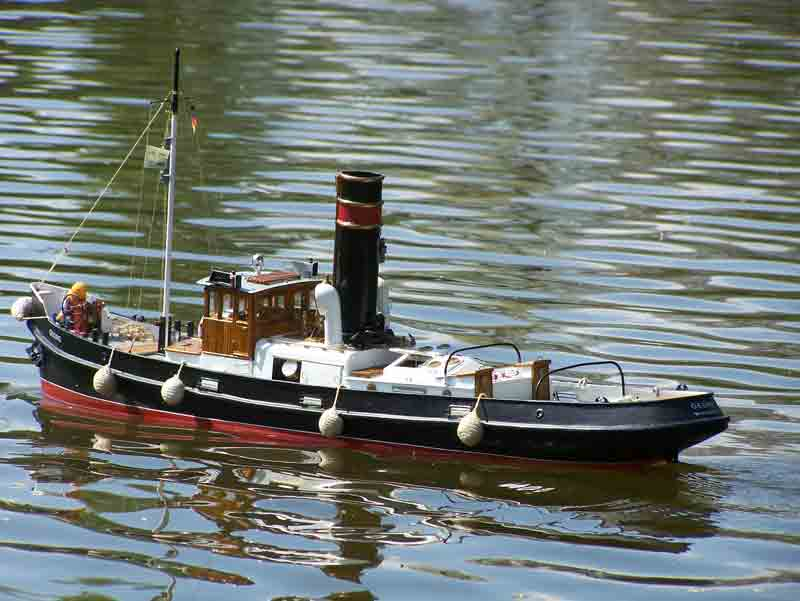

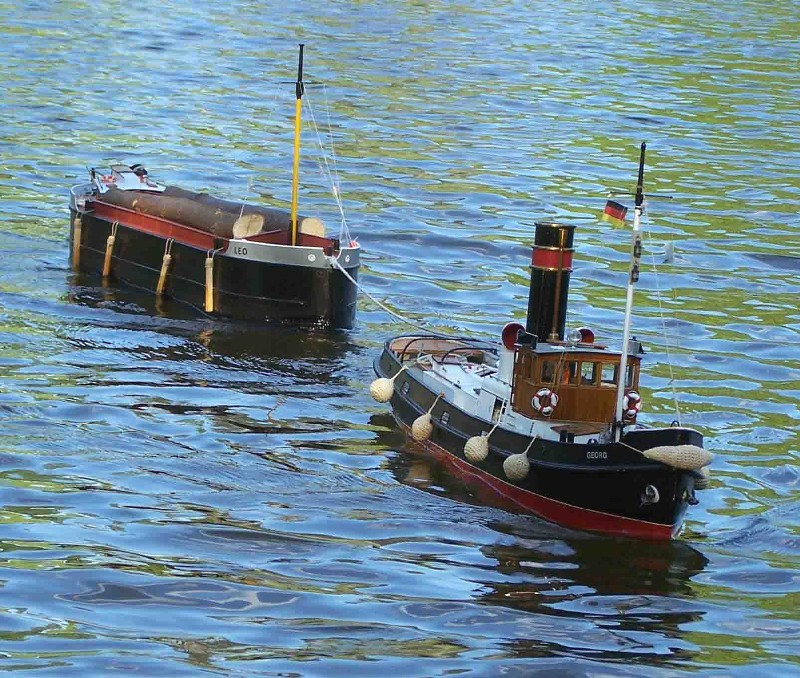

Dampfschlepper Georg:
Vorbildähnlicher Nachbau nach Plänen eines Hafen- und Fluss- Dampfschleppers um ca. 1930.

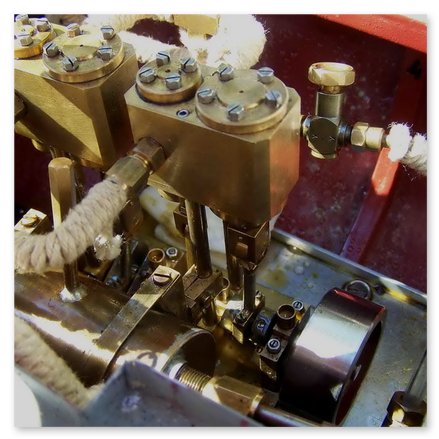

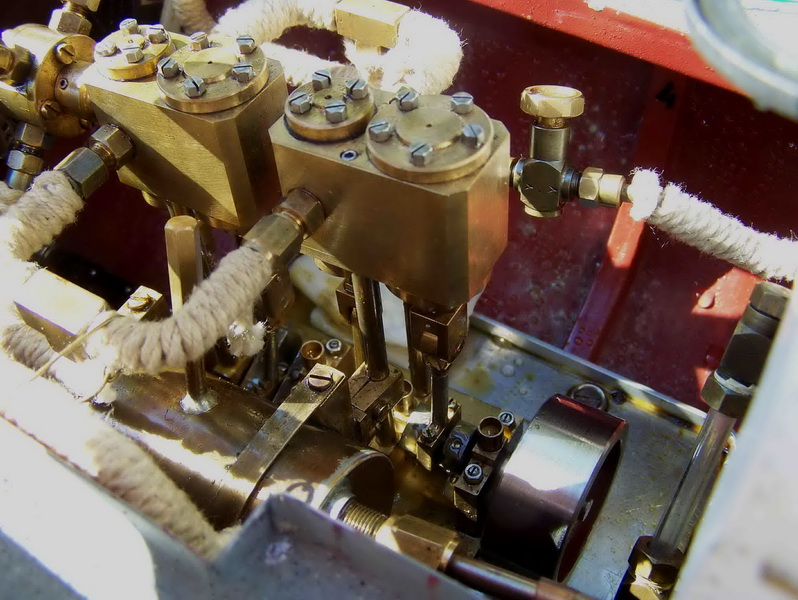

Die Maschine ist ausgestattet mit Dampfumsteuerung für Vorwärts- und Rückwärtsfahrt sowie Stillstand. Schmierung durch Verdrängungsöler. Ein nachgeschalteter Abdampfkondensator fängt das im Abdampf enthaltene Öl auf.
Die Maschine ist ausgestattet mit Dampfumsteuerung für Vorwärts- und Rückwärtsfahrt sowie Stillstand. Schmierung durch Verdrängungsöler. Ein nachgeschalteter Abdampfkondensator fängt das im Abdampf enthaltene Öl auf.
Maßstab: 1:25
L: 110 cm; B: 26 cm; Verdrängung: 9,2 kg
L: 110 cm; B: 26 cm; Verdrängung: 9,2 kg
Dampfmaschine: Eigenbau 2-Zylinder Dampfmaschine mit Kolbensteuerung. Dampferzeugung mit Flammrohrkessel und Gasfeuerung. Automatische Steuerung des Dampfdrucks. 2 Sicherheitsventile.
Funktion: Vorwärts- / Rückwärtsfahrt / Stopp. Ruder Backbord /Steuerbord, Dampfpfeife
Bausatz: Selbstbau nach Plan
Erbauer: Winfried
Funktion: Vorwärts- / Rückwärtsfahrt / Stopp. Ruder Backbord /Steuerbord, Dampfpfeife
Bausatz: Selbstbau nach Plan
Erbauer: Winfried
Der Dampfschlepper wurde tatsächlich um die Dampfmaschine herum gebaut. Denn in diesem Fall war zuerst die Dampfmaschine da und daraus wurde dann ein Schiff.

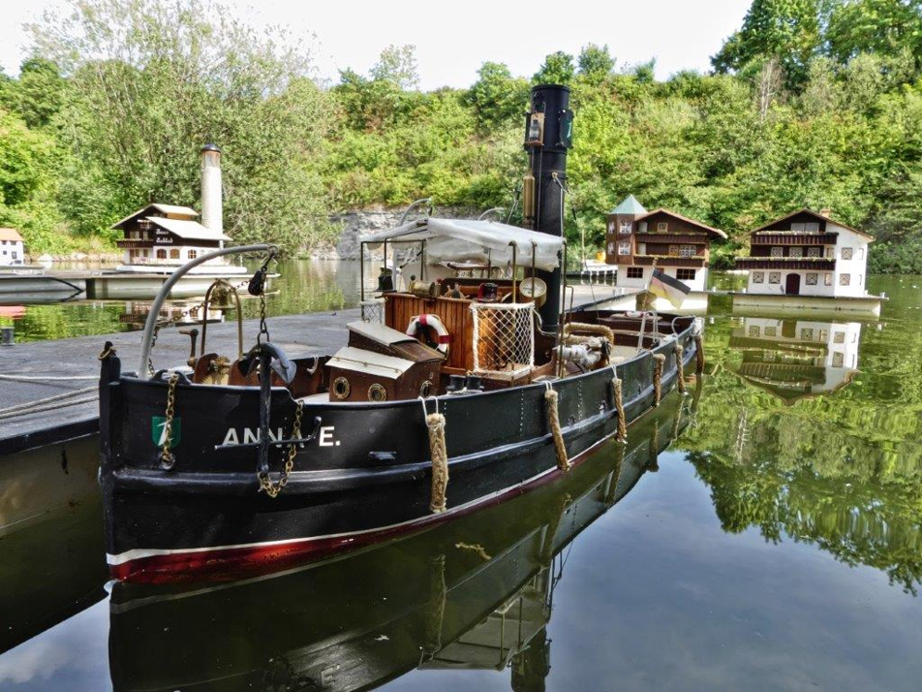

Dampfbarkasse "Anna-E.":
Gebaut nach Plan "Dampfschlepper Jette" von Manfred Sievers. Ich musste allerdings vom Plan abweichen, da der Rumpf für Dampfmaschine und dem relativ schweren Kupferkessel zu kurz war. Ich verlängerte den Rumpf um zwei Spanten-Felder und erhöhte dabei auch die Tragfähigkeit für die erforderlichen Einbauten. Weiterhin habe ich das Modell mit weiteren Details erweitert. Im Laufe der Jahre kamen noch ein abgedeckter Fahrstand, ein Beiboot mit Drehdavits und eine Reling dazu!
Maßstab: 1:20
L: 100 cm; B: 25 cm; Verdrängung: 11,0 kg
L: 100 cm; B: 25 cm; Verdrängung: 11,0 kg
Dampfmaschine: Eigenbau 2-Zylinder Dampfmaschine mit Kolbensteuerung. Dampferzeugung mit Flammrohrkessel und Gasfeuerung. Automatische Steuerung des Dampfdrucks. 1 Sicherheitsventil. Die Maschine ist ausgestattet mit Dampfumsteuerung für Vorwärts- und Rückwärtsfahrt sowie Stillstand. Schmierung durch Verdrängungsöler. Ein nachgeschalteter Abdampfkondensator fängt das im Abdampf enthaltene Öl auf. Funktionsfähige Dampfpfeife.
Funktion: Vorwärts- / Rückwärtsfahrt / Stop & Dampfpfeife
Bausatz: Selbstbau nach Plan
Erbauer: Winfried

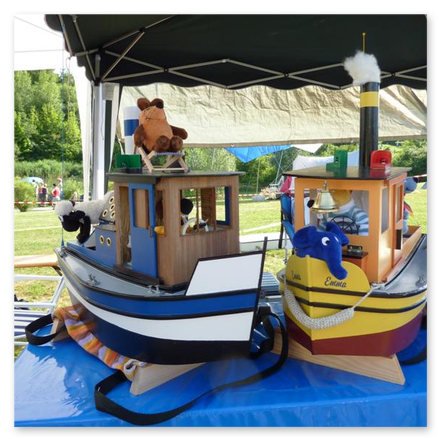

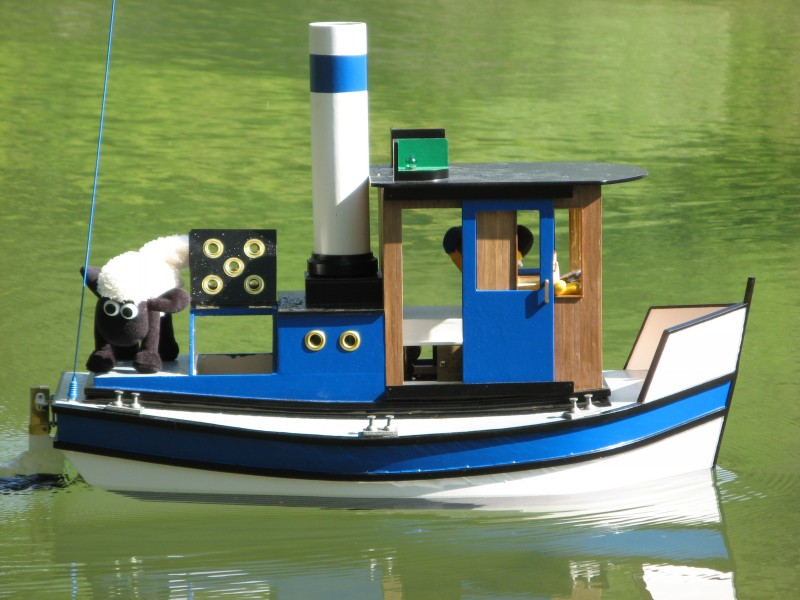

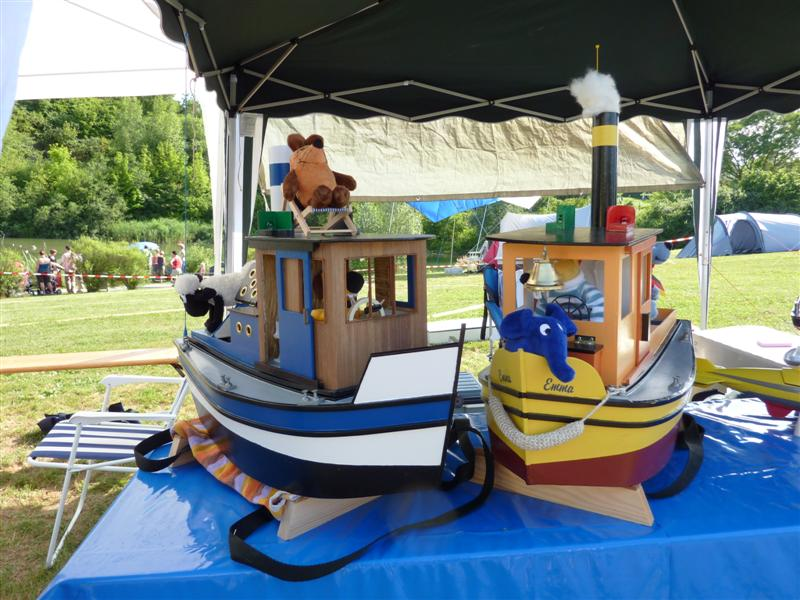

Dampfschlepper Emma:
Eigentlich als Modell für das Jugendbasteln gedacht, hat mir die Emma mit Ihrem bulligen Rumpf so gut gefallen, dass ich eine echte Dampfmaschine einbauen wollte. Als ich im Januar 2009 eine tolle Dampfmaschine von einem Modellbau Kollegen aus Kornwestheim bekommen konnte, habe ich die Idee in die Tat umgesetzt.

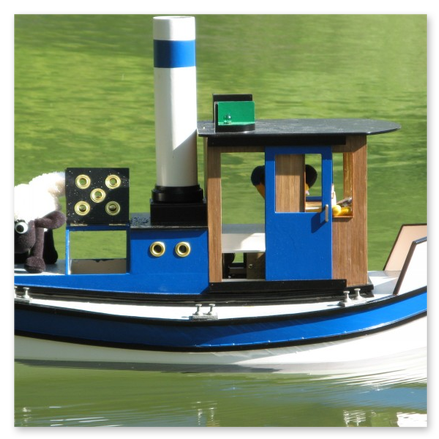

Mit Shaun das Schaf und Bitzer als Besatzung ist das Boot wieder komplettiert worden. Nicht umsonst ist die Sendung mit der Maus meine Lieblingssendung
Maßstab: nicht ganz klar
L: 68 cm; B: 29 cm; Verdrängung: stolze 6 kg
L: 68 cm; B: 29 cm; Verdrängung: stolze 6 kg

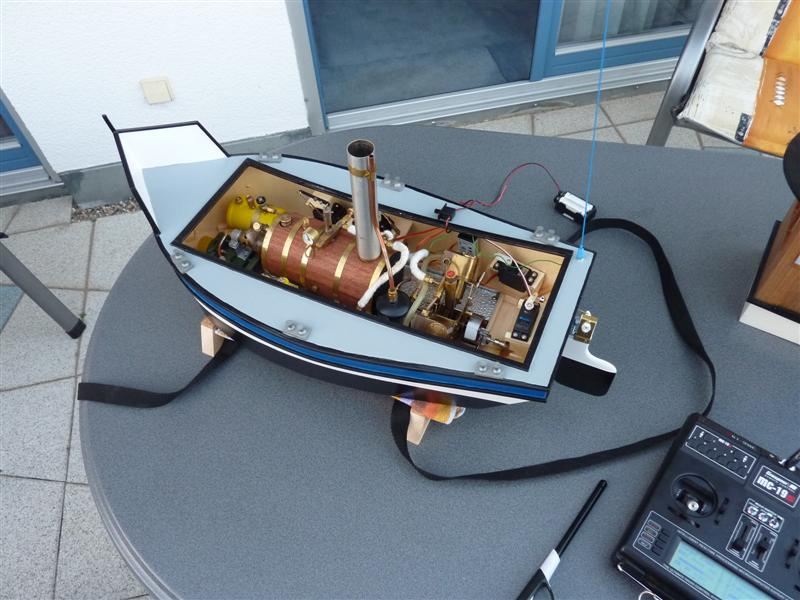

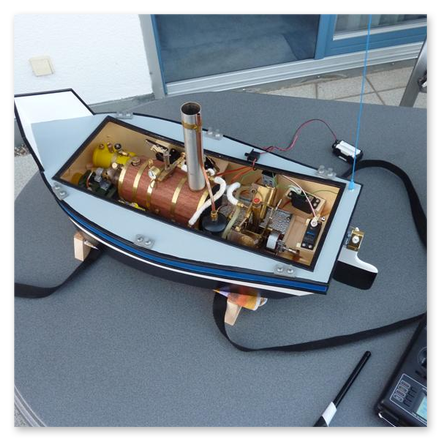

Dampfmaschine: 2 Zylinder V-Maschine von Wada (Japan) mit liegendem Kessel, Gasbrenner
Funktion: Vorwärts- / Rückwärtsfahrt / Stopp. Ruder Backbord /Steuerbord, Dampfpfeife
Bausatz: Modellbautechnik Tiedemann
Erbauer: Detlef
Funktion: Vorwärts- / Rückwärtsfahrt / Stopp. Ruder Backbord /Steuerbord, Dampfpfeife
Bausatz: Modellbautechnik Tiedemann
Erbauer: Detlef

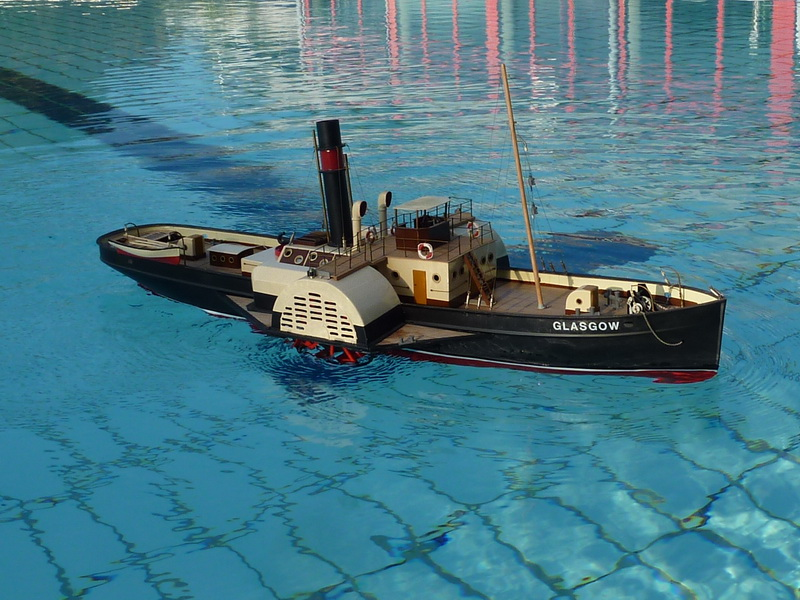

Glasgow:
Ein Vorbildähnlicher Nachbau eines englischen Seitenrad-Schleppers. Das Modell hat eine Wilesco Dampfmaschine D48 mit Doppelkolbenantrieb. Fahrzeit mit einer Gasfüllung ca. 15-20 min.
Maßstab: 1:40
L: 101 cm; B: 20 cm; Verdrängung: 6,2 kg
L: 101 cm; B: 20 cm; Verdrängung: 6,2 kg
Dampfmaschine: Wilesco D 48 mit liegendem Kessel und Gasbrenner
Funktion: Dampfmaschine stufenlos Vorwärts- / Rückwärtsfahrt / Stopp. Ruder
Bausatz: Graupner
Erbauer: Wolfgang
Glasgow:
Ein Vorbildähnlicher Nachbau eines englischen Seitenrad-Schleppers. Das Modell hat eine Wilesco Dampfmaschine D48 mit Doppelkolbenantrieb. Fahrzeit mit einer Gasfüllung ca. 15-20 min.
Maßstab: 1:40
L: 101 cm; B: 20 cm; Verdrängung: 6,2 kg
L: 101 cm; B: 20 cm; Verdrängung: 6,2 kg
Dampfmaschine: Wilesco D 48 mit liegendem Kessel und Gasbrenner
Funktion: Dampfmaschine stufenlos Vorwärts- / Rückwärtsfahrt / Stopp. Ruder
Bausatz: Graupner
Erbauer: Wolfgang

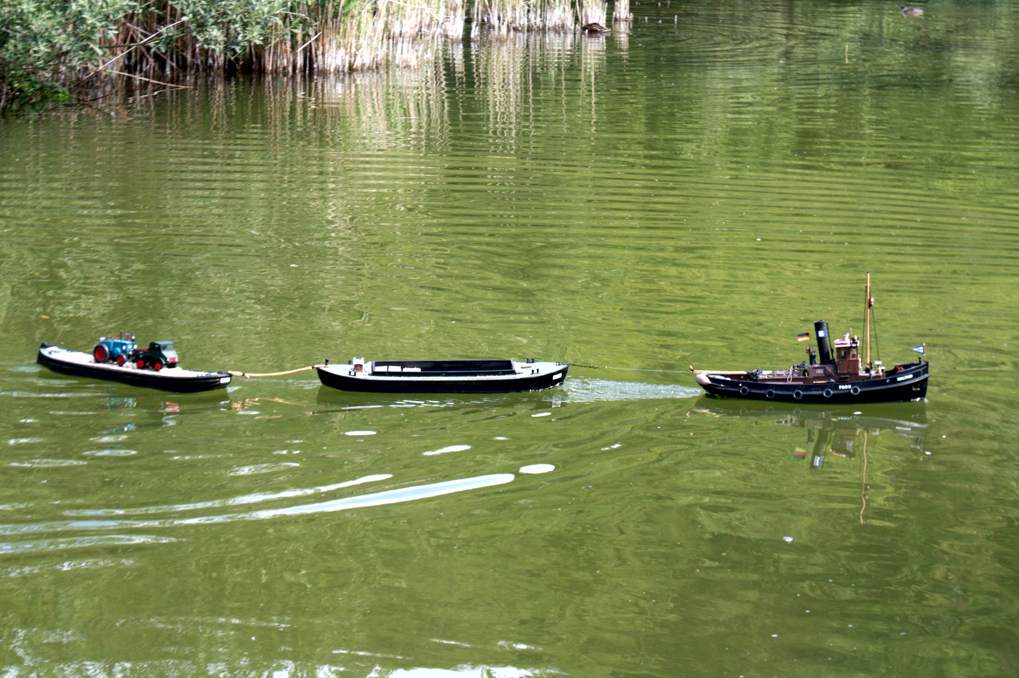

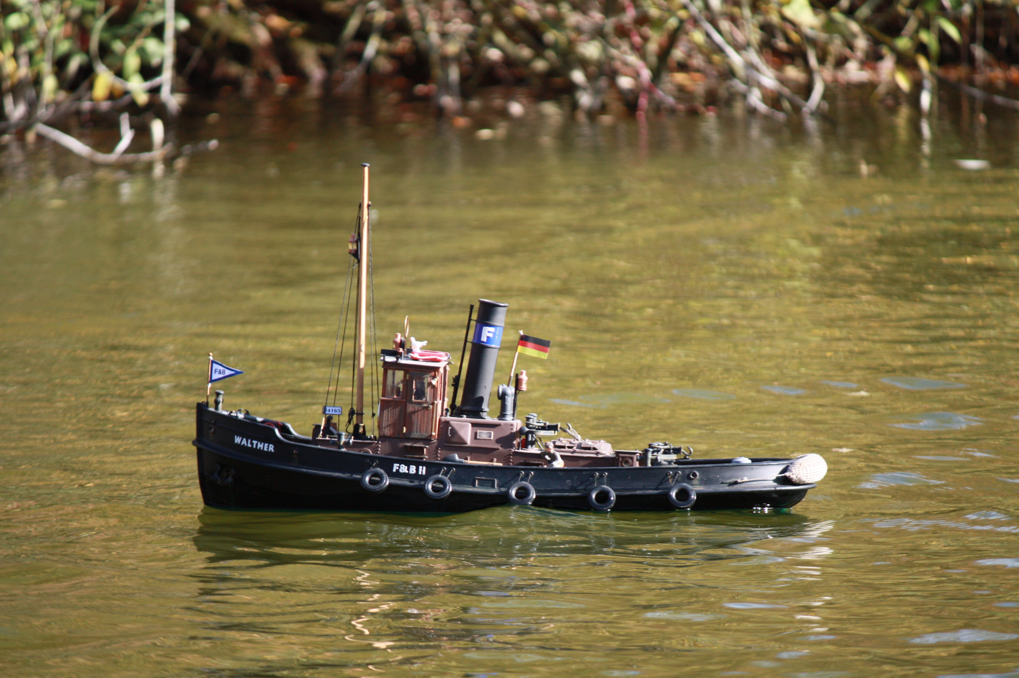

Schleppdampfer Walther 1922
Heute noch erhältlicher Baukasten „Kalle“ aus den 80-er Jahren mit ABS-Fertigrumpf der mit vorbildgetreuen Details ergänzt wurde vorbildähnliche Modellkonstruktion eines traditionellen Dampf-Hafenschleppers aus dem Hamburger Hafen der zum Schleppen von Schuten und zum Personaltransport im Hafen eingesetzt wurde.
Maßstab: 1:25
Länge: 730 mm; Breite: 230 mm; Verdrängung: 3500 g
Länge: 730 mm; Breite: 230 mm; Verdrängung: 3500 g
Antrieb: Bühler Star Max 12 V auf Propeller 60 mm, Bleiakku 6-12V / 4,0AH
Funktion: Fahrfunktion, funktionsfähige Beleuchtung
Bausatz: Aeronaut Kalle, etwas abgewandelt gebaut 2018
Eigentümer: Wolfram

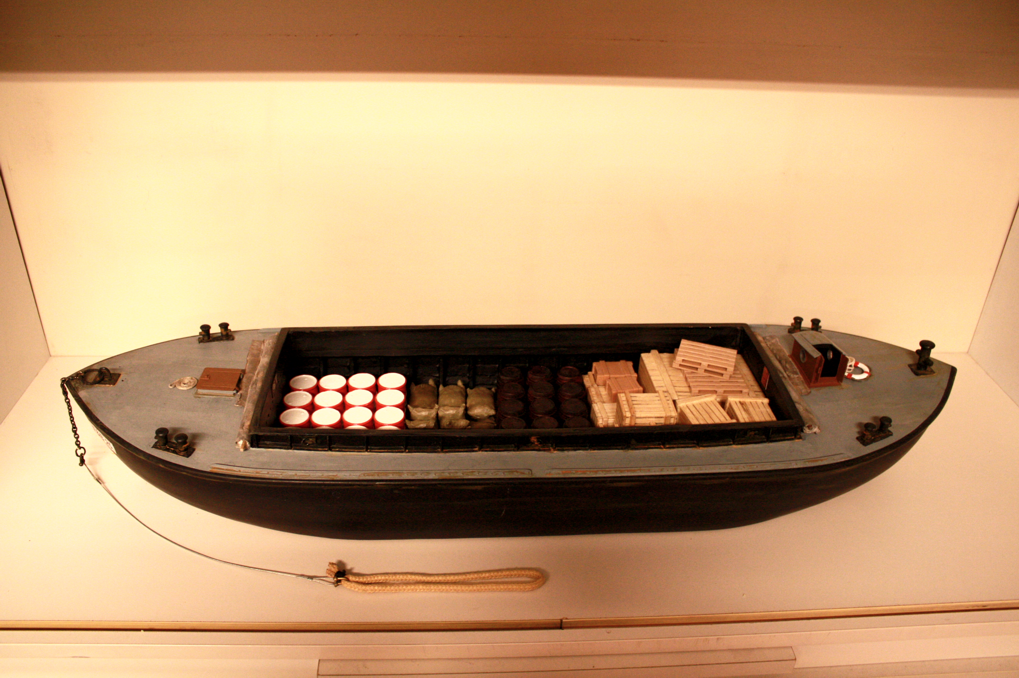

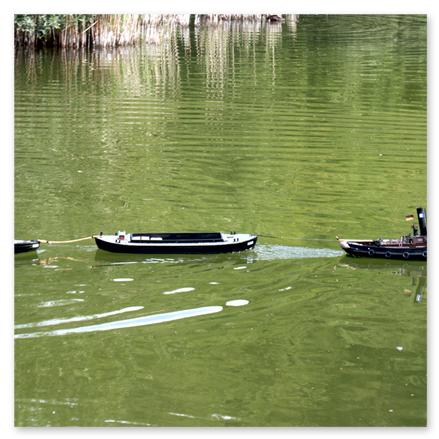

Hafenschute F&B 25
Vorbildähnliche Modellkonstruktion einer typischen Hafenschute aus dem Hamburger Hafen mit beidseitigen spitzen Enden die zum Warentransport innerhalt des Hafens eingesetzt wurde.
Die Schiffe lagen früher zum größten Teil an Dalben im Elbstrom, mit den Schuten wurden die Waren zum Hafenkai, zur Speicherstadt direkt zu anliegenden Firmen gebracht.
Maßstab: 1:25
Länge: 813 mm; Breite: 235 mm; Verdrängung: 4500 g
Länge: 813 mm; Breite: 235 mm; Verdrängung: 4500 g
Antrieb: nicht vorhanden
Funktion: Anhänger zum Hafenschlepper
Bausatz: Eigenbau 2018
Eigentümer: Wolfram

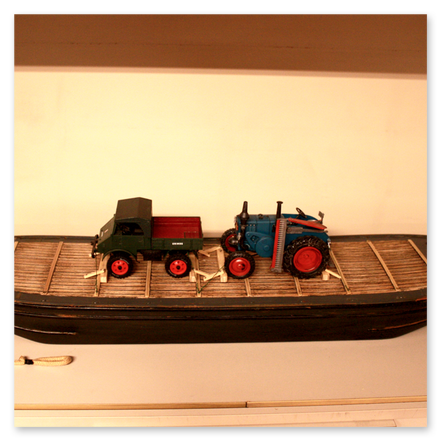

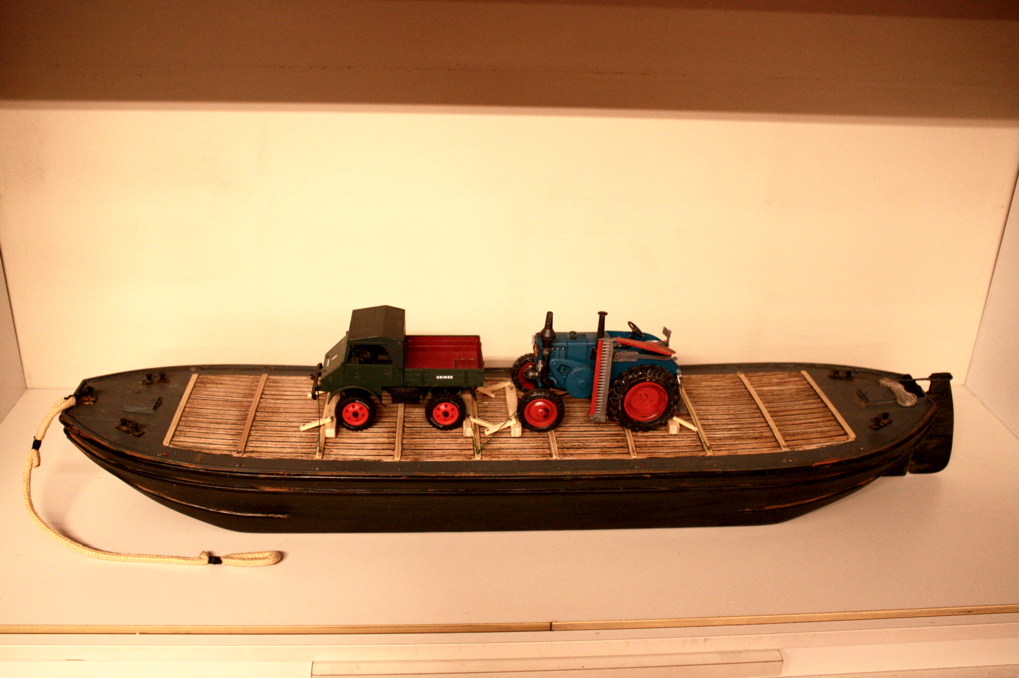

Holländische Deckschute F&B 17
Vorbildähnliche Modellkonstruktion einer typischen holländischen Deckschute mit hochgezogenen stumpfen Enden die zum Warentransport sperriger Güter innerhalt des Hafens eingesetzt wurde.
Maßstab: 1:25
Länge: 835 mm; Breite: 196 mm; Verdrängung: 3500 g
Länge: 835 mm; Breite: 196 mm; Verdrängung: 3500 g
Antrieb: nicht vorhanden
Funktion: Anhänger zum Hafenschlepper
Bausatz: Eigenbau
Eigentümer: Wolfram
